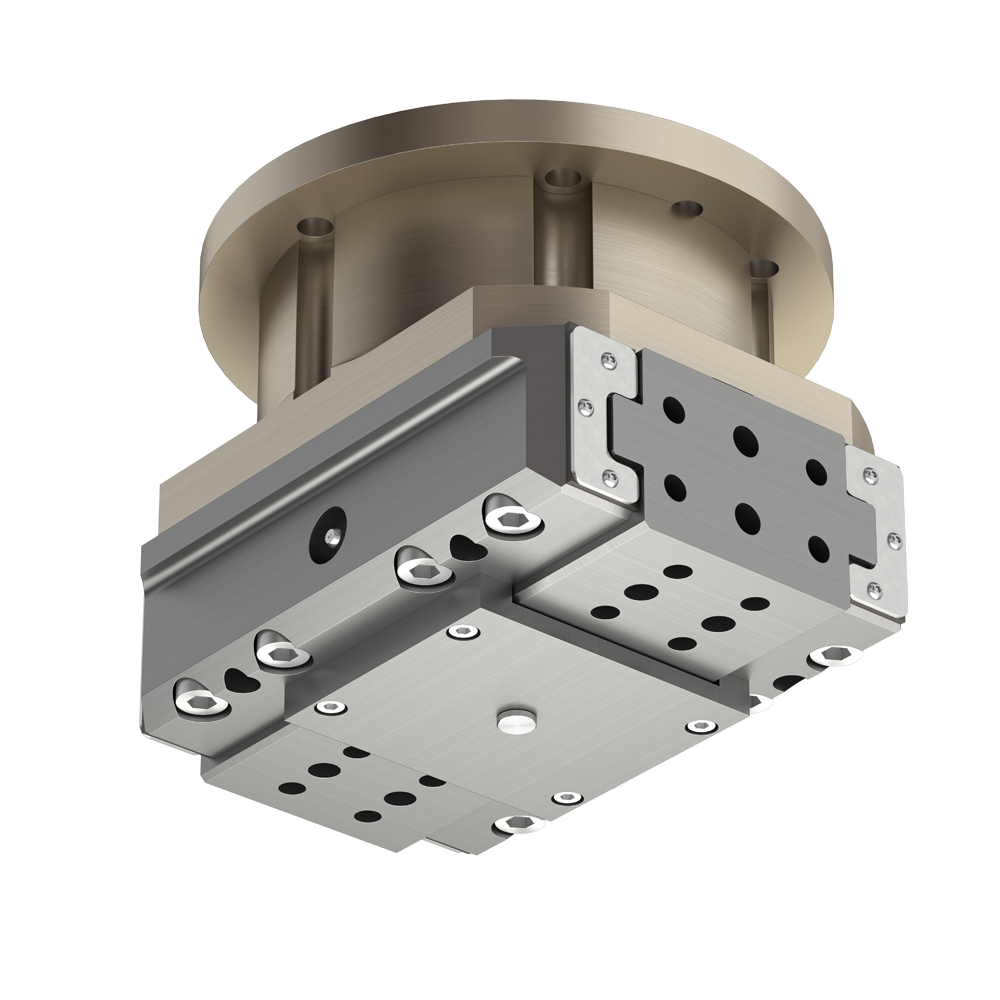

• Parallellgripdon med DIN/ISO-fläns för direktmontage på industrirobotar
  • Dubbelverkande
  • Alternativt med låsningsfunktion för säkerhet vid tryckluftbortfall
    Säkerhet för: externt gripande - FA, internt gripande - FI


Pdf Modell Cylinder-
diameter
[mm]
Total
slaglängd
[mm]
Gripkraft
vid 6 bar *
[N]
Max.
fingerlängd
vid 6 bar
[mm]
Vikt
[g]
IRP-13-ISO-31,5 19 4,2 75 60 150
IRP-13-ISO-31,5-FA 19 4,2 98 60 200
IRP-13-ISO-31,5-FI 19 4,2 98 60 200
IRP-14-ISO-40 25,4 6,3 85 75 200
IRP-14-ISO-40-FA 25,4 6,3 109 75 250
IRP-14-ISO-40-FI 25,4 6,3 108 75 250
IRP-15-ISO-50 35 12,7 150 80 700
IRP-15-ISO-50-FA 35 12,7 200 80 800
IRP-15-ISO-50-FI 35 12,7 200 80 800
IRP-16-ISO-50 35 20 150 90 1250
IRP-16-ISO-50-FA 35 20 250 90 1300
IRP-16-ISO-50-FI 35 20 250 90 1300
IRP-17-ISO-80 55 30 465 120 2800
IRP-17-ISO-80-FA 55 30 525 120 3100
IRP-17-ISO-80-FI 55 30 525 120 3100
IRP-18-ISO-100 80 30 900 180 3200
IRP-18-ISO-100-FA 80 30 1000 180 3750
IRP-18-ISO-100-FI 80 30 1000 180 3750
IRP-19/20-ISO-125 100 20 2350 280 6800
IRP-19/20-ISO-125-FA 100 20 2500 280 7900
IRP-19/20-ISO-125-FI 100 20 2500 280 7900
IRP-19/40-ISO-125 100 40 1300 280 6800
IRP-19/40-ISO-125-FA 100 40 1475 280 7900
IRP-19/40-ISO-125-FI 100 40 1475 280 7900
IRP-20-ISO-160 125 38 3600 320 18300
IRP-20-ISO-160-FA 125 38 4150 320 19500
IRP-20-ISO-160-FI 125 38 4350 320 19500
IRP-21/37-ISO-250 180 37 7700 400 37000
IRP-21/37-ISO-250-FA 180 37 8600 400 45000
IRP-21/37-ISO-250-FI 180 37 8800 400 45000
IRP-21/64-ISO-250 180 64 4450 400 37000
IRP-21/64-ISO-250-FA 180 64 4950 400 45000
IRP-21/64-ISO-250-FI 180 64 5050 400 45000
* Gripkraft per finger för de integrerade fingrarna
